1、 概述

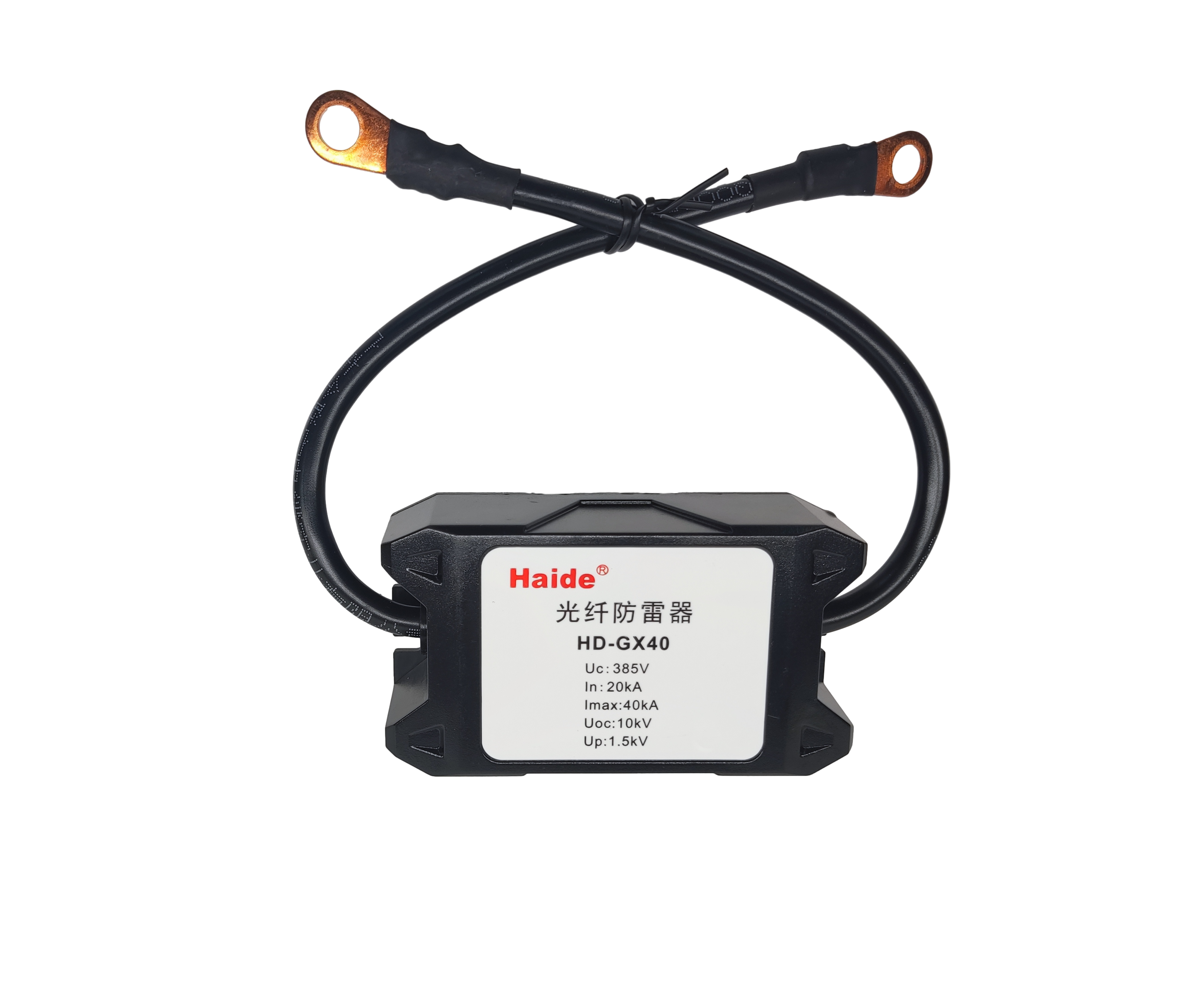

光纖避雷器系列產品是專用于光纖加強芯線接地使用的新型器材，使用該防雷器的作用是當在正常工作情況下為開路狀態，從而隔離了加強芯與接地點之間的相互干擾；在感應雷或其他干擾脈沖到來時，能在極短的時間內導通，在加強芯與接地點之間形成電氣通道，從而避免因加強芯與地線間等電位差太高而損壞設備。
2、主要技術參數
型 號
HD-GX20
HD-GX40
HD-GX60
最大持續工作電壓Uc
385V
385V
385V
標稱放電電流In（8/20us）
10kA
20kA
30kA
最大放電電流Imax（8/20us）
20kA
40kA
60kA
耐受沖擊電壓Uoc
10kV
10kV
10kV
電壓保護水平Up
1kV
1.5kV
2.2kV
隔離電壓
600V
響應時間Ta
≤100ns
工作溫度范圍Tup
-40℃至+80℃
最小安裝導體截面
10mm2多股線
保護等級
IP67
外形尺寸
95*53*30mm
外殼材料
防火阻燃熱塑性材料
接線方式
串聯
3、安裝與維護
1、使用時只需將防雷器兩端分別與光纖加強芯線、地線相接，即可發揮其光纖加強芯線與地線隔離作用。
2、 雷雨季節應經常檢查防雷器壓降是否正常（1mA時為360V，允許誤差為±1V），異常時應給予更換。
