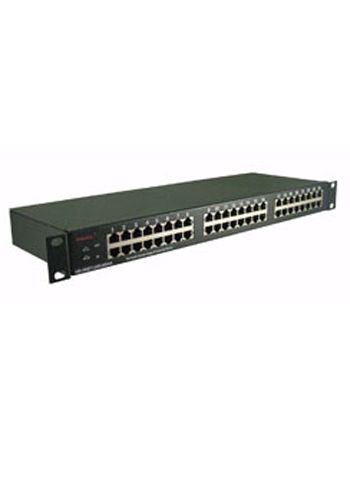

多口計算機網絡防雷器
性能簡介：
本產品設計充分考慮到器件極間電容和分布電容對數據信號傳輸?shù)乃p，插入損耗小，產品包含4線（1/2，3/6）、8線（1~8）保護，數據傳輸速率快，保護端口數有單口及8口、12口、16口、24口等一體化設計，半導體穩壓器件，具有準確的箝位電壓，輸出殘壓極低，可有效保護計算機網絡設備，接口方式為RJ45，適用于服務器、信息終端、HUB、網絡交換機等設備之超五類網絡信號線路端口保護。
技術參數表：
|
型 號 |
HD-XNET-8（16）（24）RJ45/4 |
HD-XNET-8（16）（24）24RJ45/8 |
電源部分 |
|
|
額定電壓Un |
5V |
12V |
220V |
|
|
最大持續工作電壓Uc |
12V |
15V |
275V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
300A |
5KA |
|
|
最大放電電流Imax（8/20us） |
5KA |
600A |
10KA |
|
|
電壓保護水平Up |
X-X |
≤70V |
≤85V |
|
|
X-G |
≤400V |
≤85V |
|
|
|
電壓保護水平Up |
|
600V |
||
|
串聯阻抗R |
≤1Ω |
|
|
|
|
額定負載電流 |
|
≤3A |
||
|
響應時間Ta |
≤1ns |
≤25ns |
||
|
插入損耗 |
≤0.2dB |
|
||
|
保護等級 |
IP20 |
|||
|
接線方式 |
串聯 |
|||
|
外殼材料 |
金屬?lài)娡?/span> |
|||
|

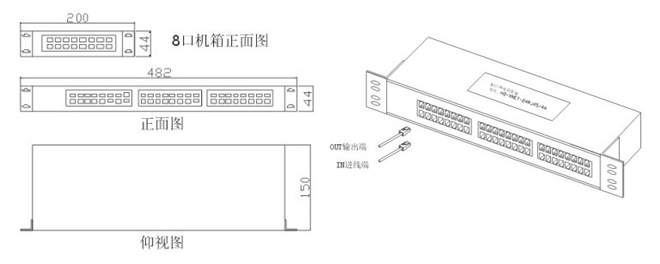

外形尺寸 |
482×44×150 / (200×44×150)mm |
|||
|
接口方式 |
RJ45接口 |
常規電源插口 |
||
|
保護方式 |
1，2，3，6線保護 |
1-8線全保護 |
L/N,N/PE,L/PE |
|
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
